Vỏ vẽ sâu tùy chỉnh

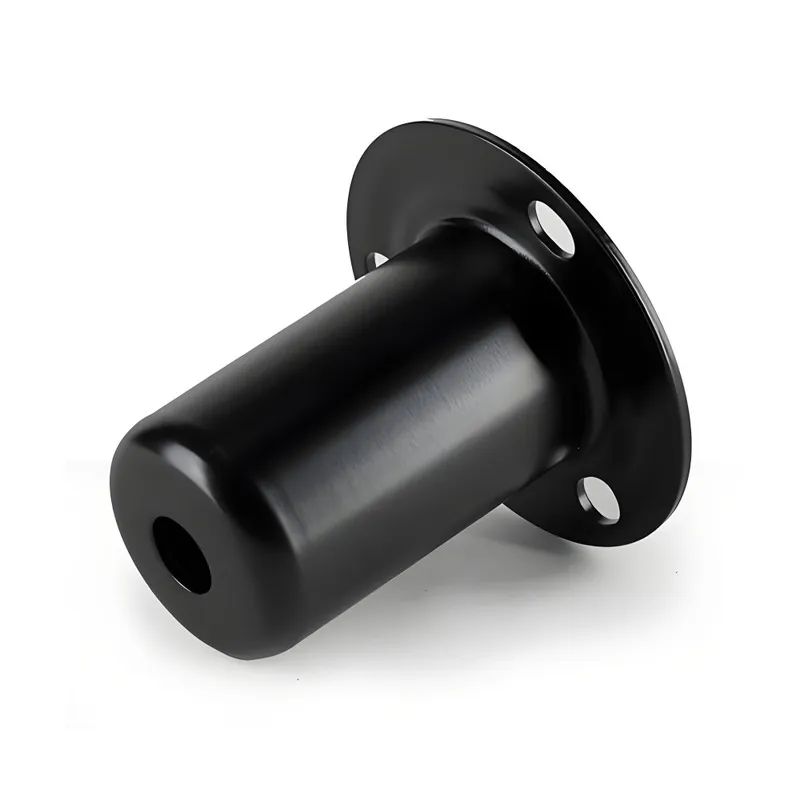

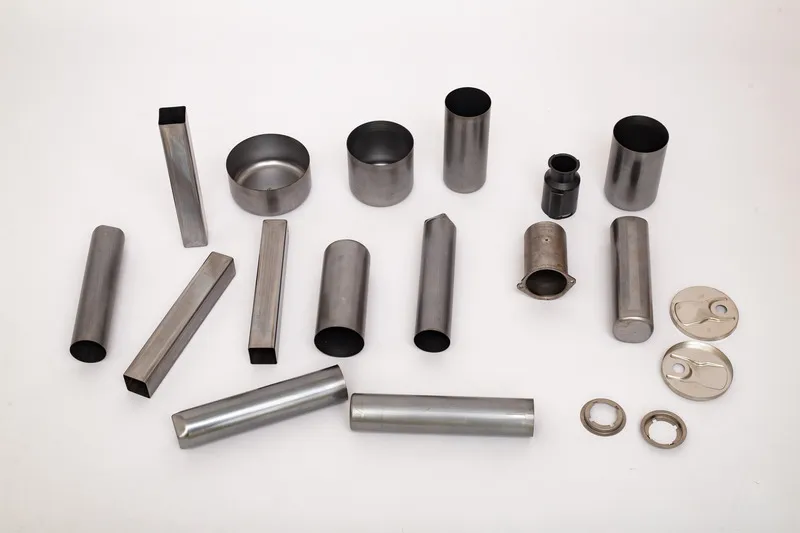

Vỏ kéo sâu là các bộ phận rỗng có thành mỏng, có độ chính xác cao được sản xuất bằng phương pháp kéo sâu—một quy trình tạo hình nguội giúp biến các tấm kim loại phẳng thành các hình dạng phức tạp, liền mạch. Tại Huabang, chúng tôi tích hợp công nghệ cốt lõi của quá trình vẽ ngược liên tục vào quy trình tạo hình Deep Drawn liên tục của mình, chuyên sản xuất vỏ có tỷ lệ đường kính chiều sâu cực cao, độ dày thành đồng đều và độ hoàn thiện bề mặt tuyệt vời. Chúng tôi sử dụng các vật liệu cao cấp như thép không gỉ (304/316), nhôm (6061/5052), thép cacbon thấp và hợp kim đồng, phục vụ cho các ứng dụng quan trọng trong ngành điện tử, ô tô, y tế và hàng không vũ trụ. Phạm vi sản phẩm của chúng tôi bao gồm đường kính từ 5mm đến 500mm và độ sâu lên tới 300mm.

Liên hệ với chúng tôi

Công nghệ hàng đầu của chúng tôi: Vẽ sâu liên tục và Vẽ ngược

Vẽ sâu là một quá trình tạo hình nguội cơ bản giúp định hình các tấm kim loại phẳng thành các bộ phận rỗng liền mạch bằng cách tạo áp lực thông qua chày và khuôn, được sử dụng rộng rãi để sản xuất các bộ phận có thành mỏng trong nhiều ngành công nghiệp.

Là công nghệ cốt lõi cao cấp của vẽ sâu, vẽ ngược được thiết kế để giải quyết các thách thức hình thành của lớp vỏ có thành mỏng phức tạp. Nguyên tắc cốt lõi của nó là lật bán thành phẩm và vẽ theo hướng ngược lại sau hình vẽ tiến trước. Điều này không chỉ giải phóng ứng suất bên trong của vật liệu kim loại do kéo về phía trước liên tục để tránh bị cứng và nứt mà còn hiệu chỉnh chính xác độ dày và kích thước của thành.

Quy trình tạo hình độc quyền của chúng tôi kết hợp vẽ liên tục với vẽ ngược liên tục, vượt qua những hạn chế của công nghệ vẽ sâu truyền thống và tạo ra lợi thế cạnh tranh độc đáo.

Ưu điểm cốt lõi của quy trình vẽ sâu của chúng tôi

● Công nghệ vẽ ngược liên tục 3 giai đoạn: Khác với vẽ ngược đơn lẻ, chúng tôi thực hiện 3 thao tác vẽ ngược liên tiếp trong một khuôn mà không cần ủ trung gian hoặc thay thế khuôn. Điều này giải phóng ứng suất bên trong do kéo về phía trước, tránh hiện tượng cứng và nứt vật liệu, đồng thời cải thiện hơn 50% tỷ lệ chất lượng sản phẩm.

● Cải thiện hiệu quả hơn 20%: Việc tích hợp bản vẽ ngược vào tạo hình liên tục giúp giảm 30% thời gian ngừng hoạt động và loại bỏ các quy trình dư thừa như hiệu chuẩn thứ cấp. Chu kỳ giao hàng của một lô sản phẩm được rút ngắn từ 7 ngày xuống còn 5,6 ngày, cải thiện đáng kể hiệu quả sản xuất.

● Độ dày của tường siêu đồng đều: Bản vẽ ngược sửa chữa khiếm khuyết "thành trên mỏng và thành dưới dày" do bản vẽ về phía trước gây ra, kiểm soát độ lệch độ dày thành tổng thể trong phạm vi ±0,01mm, cao hơn nhiều so với mức trung bình của ngành.

● Khả năng tạo hình dạng phức tạp: Nó có thể xử lý các vỏ có đường kính trong và ngoài theo bậc (chẳng hạn như thùng xi lanh thủy lực nhiều tầng và vỏ động cơ chính xác) thành một mảnh mà không cần cắt và xử lý tiếp theo.

● Độ hoàn thiện bề mặt vượt trội: Quá trình vẽ ngược đóng vai trò "hiệu chỉnh và đánh bóng" cho thành trong của bộ phận, tránh trầy xước và biến dạng, đồng thời đạt Ra ≤ 0,8μm mà không cần đánh bóng thứ cấp.

Thông số kỹ thuật của vỏ rút sâu Huabang

Ứng dụng công nghiệp

Trường hợp ứng dụng: Vỏ nhôm pin lithium cho xe năng lượng mới

Một nhà sản xuất xe năng lượng mới hàng đầu cần vỏ nhôm pin lithium có độ sâu 180mm và tỷ lệ đường kính chiều sâu là 3:1. Quy trình truyền thống yêu cầu 3 bản vẽ tiến + 2 bản ủ + 1 bản vẽ ngược, với chu kỳ sản xuất là 7 ngày và tỷ lệ từ chối là 8%.

Sau khi áp dụng quy trình vẽ liên tục 6 giai đoạn + quy trình vẽ ngược liên tục 3 giai đoạn của chúng tôi: tạo hình một mảnh mà không cần ủ trung gian và thay thế khuôn, hiệu quả sản xuất tăng 22%, tỷ lệ loại bỏ giảm xuống 2,5%, chi phí đơn vị giảm 18% và mục tiêu sản xuất hàng năm của khách hàng là 1 triệu bộ đã đạt được thành công.

Giải pháp vỏ vẽ sâu tùy chỉnh

Chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện từ thiết kế khuôn mẫu đến sản xuất hàng loạt, tập trung vào việc đáp ứng nhu cầu về độ chính xác và hiệu quả của các sản phẩm cốt lõi của khách hàng:

1. Thiết kế & Kỹ thuật khuôn mẫu: Nhóm công cụ nội bộ tối ưu hóa cấu trúc khuôn cho bản vẽ đảo ngược liên tục 3 giai đoạn, hỗ trợ chuyển đổi nhanh chóng bản vẽ 2D/3D.



2. Tạo mẫu nhanh: Chạy thử tối thiểu 50 chiếc, mẫu được giao trong vòng 72 giờ và điều chỉnh kỹ thuật dựa trên phản hồi của khách hàng.



3. Dịch vụ hậu xử lý: Cung cấp gia công CNC, hàn, lắp ráp và các dịch vụ hậu xử lý khác để hoàn thành toàn bộ quá trình sản xuất linh kiện.



4. Đảm bảo chất lượng: Tuân thủ các tiêu chuẩn IATF 16949 và ISO 9001, được kiểm tra toàn bộ quy trình để đảm bảo chất lượng sản phẩm đồng nhất.

Nhận báo giá tùy chỉnh của bạn ngay hôm nay!

Sẵn sàng để bắt đầu dự án vỏ vẽ sâu của bạn? Đội ngũ kỹ thuật của chúng tôi chuyên về công nghệ vẽ sâu liên tục và sẽ cung cấp báo giá miễn phí, không bắt buộc trong vòng 24 giờ. Chia sẻ các bản vẽ 2D/3D hoặc các yêu cầu kỹ thuật của bạn và hãy tạo ra các giải pháp tạo hình có độ chính xác cao, hiệu quả cao cho bạn.
